此加粉方法适用于HP1010、1020、佳能LBP-2900、佳能LBP-3000机型等等原装硒鼓。

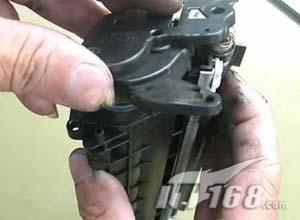

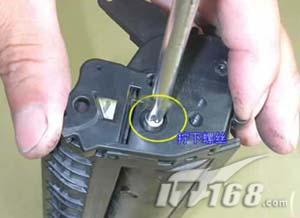

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  1、拆下螺丝( 鼓有两侧,其中一侧只有一个螺丝,另一侧有三个螺丝,拆下有三个螺丝的那一侧的如左图所示的两个螺丝)


【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  2、打开封装 (拆下第一步的螺丝后,打开封装)如左图示

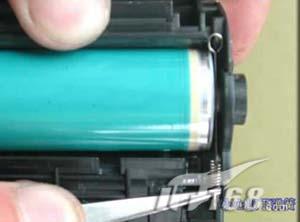

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  3、取下弹簧 (取下如上图所示的右端固定鼓芯(左图绿色)的弹簧。)

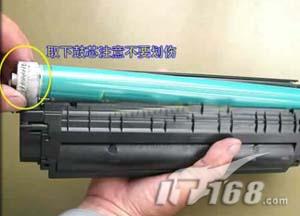

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  4、取下鼓芯 (如左图,把鼓芯左端抬起来(可以把其外端轻轻向外掰一些),再向外拉,把鼓芯取出)

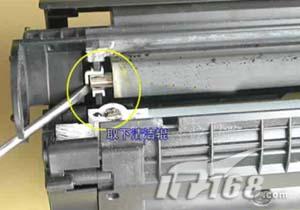

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  5、取下清洁辊 (鼓芯取出后,就可看到鼓芯下面的清洁辊,用螺丝刀把其翘出来)如左图示

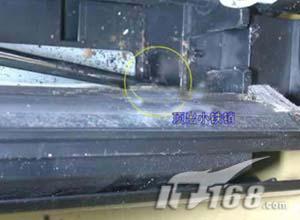

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  6、取出小铁销 (鼓左右两端均有一个小铁销,从鼓两侧的外面就可看到,确定位置后,用一螺丝刀在鼓里面顶着,拿钳子敲击螺丝刀,把销子顶出点)如上图示

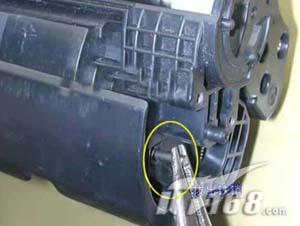

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  7、拔出铁销 (在鼓外侧,用尖嘴钳拔除第六步顶出的销子),另一侧的销子同样方式拔出。如左图示

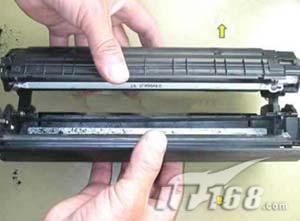

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  8、拆开鼓体 (两个销子都拔出后,轻轻掰动两面鼓体,鼓体就可分成两半)如左图示

以上几步事故的拆卸过程

以下几步是清理粉仓,加粉的过程:

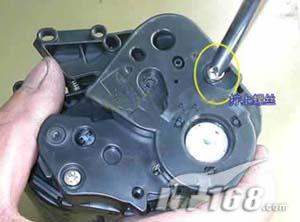

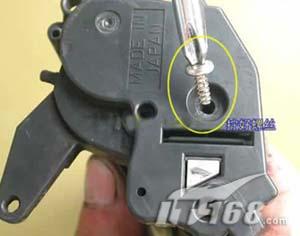

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  9、拧下螺丝 (拧下如左图示的那半鼓体的螺丝)

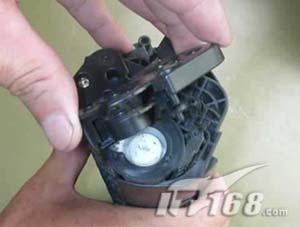

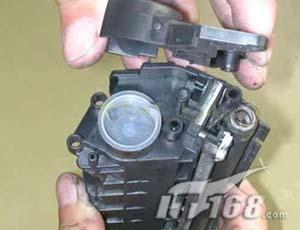

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  10、打开封盖 (拧下第九步的螺丝后,就可把封盖打开),这时可以看到一个圆形的瓶盖。注:后边13步加粉时就是打开这个瓶盖,放上漏斗,把粉从漏斗处加进去。(cndebug注:有些鼓是没有这个瓶盖的,加粉就直接在拿掉磁棍后露出的缝隙中加入,需一点一点小心加。

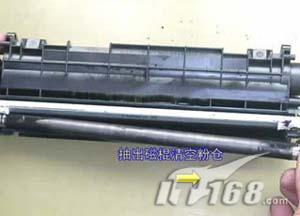

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  11、抽出磁辊,清空粉仓 (继第十步打开封盖后,把如左图示的磁辊抽出,把剩余的粉倒出,再打开圆形的瓶盖,用电脑专用的吹风机(一般电脑城都有卖的,40-50元左右)清理一下粉仓,磁辊。

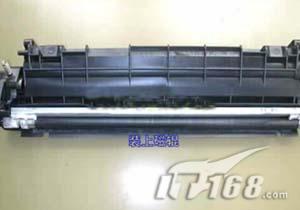

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  12、装上磁辊 (清理完剩余的粉后, 把磁辊装上。)如左图示

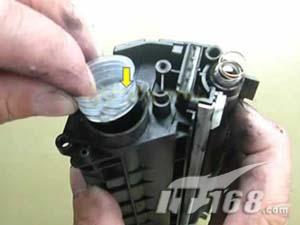

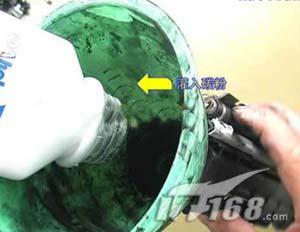

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  13、加粉 (参看第十步后的 注:)


【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  14、封盖 (加满粉后,盖上盖子),用手稍微转动磁辊,使粉均匀布在磁辊,晃动一下,看看漏不漏粉。一般是不会漏的。


【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  15、封装 (继第十四步后,封装加完粉的这面)

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  16、拧好螺丝 ,把这半面固体放下。

下面这几步是清理废粉仓:

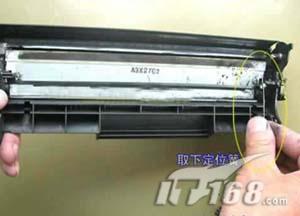

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  17、取下定位簧(拿起另一面鼓体,取下如图示黄色圈 里的定位簧)

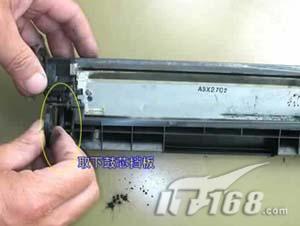

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  18、取下档板

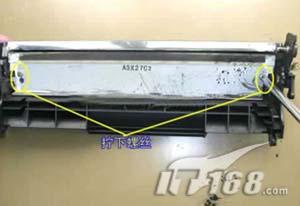

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  19、拧下螺丝

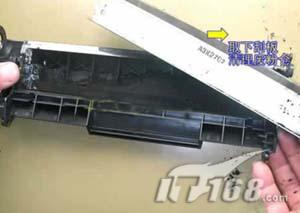

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  20、拿掉粉仓上的挡板,(如左图示)清理废粉仓 ,(用以上用的吹风机)

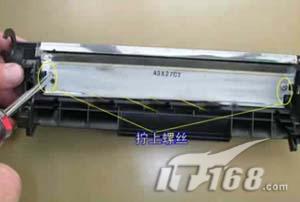

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  21、拧上螺丝 (清理完后,按顺序装上)

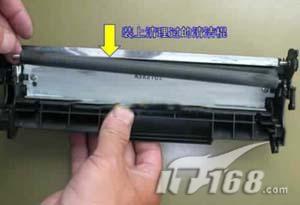

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  22、再装上清洁辊

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  23、装上鼓芯 ,这半面也装好了。

下面是两面合并

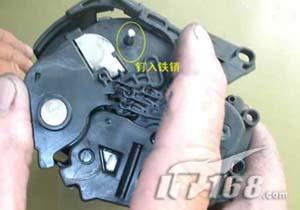

【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  24、把两面鼓体合在一起,从鼓两侧,把两个铁销钉入 。鼓两面就合并到一起了。


【硒鼓加粉】HP1020 2612A原装硒鼓加粉拆解图解  25、拧上螺丝,装上鼓芯定位弹簧,完成
